Zhongtuo Roll Forming Machinery Co., ltd

chenilles en métal UW 75 chenilles en métal UW 50 faisant la machine
chenilles en métal UW 75 chenilles en métal UW 50 faisant la machine
chenilles en métal UW 75 chenilles en métal UW 50 faisant la machine
chenilles en métal UW 75 chenilles en métal UW 50 faisant la machine
chenilles en métal UW 75 chenilles en métal UW 50 faisant la machine

chenilles en métal UW 75 chenilles en métal UW 50 faisant la machine

Type de paiement: L/C,T/T
Incoterm: FOB
Quantité de commande minimum: 1 Set/Sets
Délai de livraison: 45 jours

Contacter Maintenant Ajouter au panier

Informations de base

    Modèle: ZT 009

    Type: Cold Bending Equal Channel

    Forme: U Channel

    Perforé: Perforé

    Longueur: 6-19 m

    Material: Galvanized Steel PPGI

    Manual Decoiler: Inner Diameter:450-550mm

    Main Forming Machine Weight Of Main Part: 3 Tons

    Main Forming Machine Power Of Main Machi: 5.5kw

    Hydraulic System Hydraulic Power: 3kw

    Control Device Spare Cutting Blade: One Piece For Profile

Additional Info

    Détails d'emballage: film plastique emballé et ensuite chargé dans le conteneur

    productivité: 8-10m/min

    marque: Zhongtuo

    transport: Ocean

    Lieu d'origine: Chine (continentale)

    Capacité d'approvisionnement: 15 sets per month

    Certificats : CE/ISO9001

Description du produit

chenilles en métal UW 75 chenilles en métal UW 50 faisant la machine

Cette UW 75 UW 50 machine de formage de pain de canal de plafond est la ligne normale de formation de canal de plafond et de cloison sèche. Là la solution différente de conception de cette machine. Cette machine de formage de profilés de plafond UW 75 UW 50 est équipée de: dérouleur, alimentation et biseautage, profilage et coupe. La première solution de conception est par un moule de changer l'écart sur l'arbre avec un système de coupe. Cette conception a l'avantage de gagner de l'espace et d'économiser sur le coût de la machine. La deuxième conception de la solution se fait par deux moules sur un arbre et avec deux ensembles de moules, un moule en C et un moule en U. Cette conception peut sauver le temps de changer le moule. Le troisième moule de conception est une table de machine avec deux machines C et U séparées, de sorte que la machine à profilé en C et la machine à profil U puissent fonctionner en même temps, chacune des deux pouvant fonctionner séparément. Cette conception de machine de CU peut épargner beaucoup d'espace d'atelier, peut avoir beaucoup de capacité élevée.

S'il vous plaît se référer à ci-dessous image de conception de la machine:

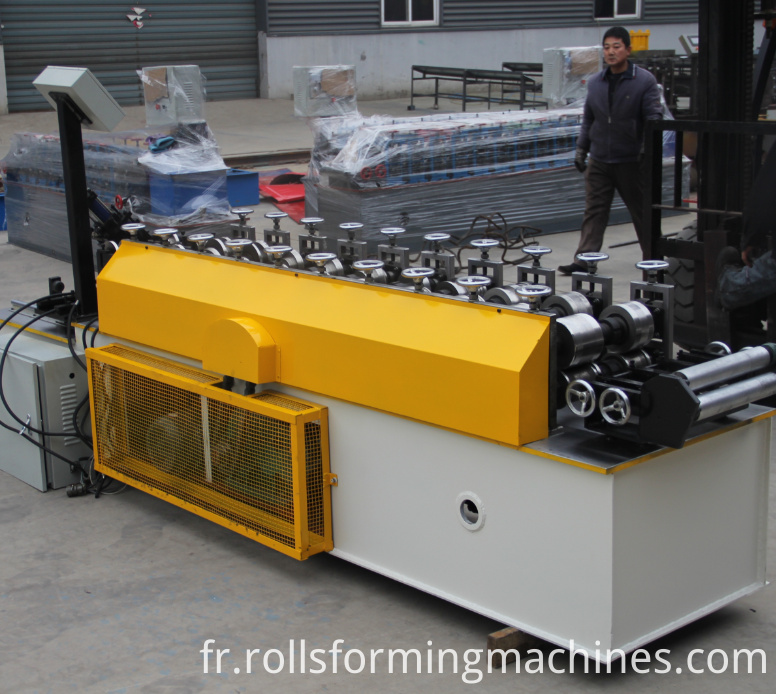

combined CU ceiling and drywall machine


60 27 27 28 combined steel light ceiling machine line


Voici les spécifications de la machine d'un type d'images combinées ci-dessous:

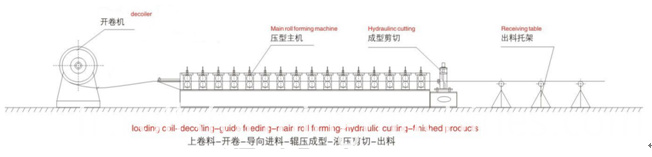

Schéma de circulation de 1.Processing de machine

Dévidoir manuel → → Chargement du matériau dans la machine → Machine de profilage → Perforation → Longueur de mesure → Coupe hydraulique → Produits finis

ceiing stud




2. Paramètres techniques

configurations

manual decoiler / guiding platform / main machine of roll forming / cutting device / electric motor / hydraulic station / Delta PLC control system / run out table



Material



Raw material

Galvanized

Processing material

GI galvanized steel PPGI

Thickness

0.4 -0.8mm

Material hardness

550-350MPA

Formed width

28/60mm

Forming speed

25m/min

Working speed

20m/min



Manual

decoiler

Inner Diameter:450-550mm

Expand by manual

Outer Diameter: max 1500mm

Max Coil width:300mm

Capacity: 1.5T

Main Forming

machine

Dimension

4500х1000х1400  L x W x H

Weight of main part:

3 tons

Forming steps

10rollers

Shaft diameter

40mm

Design type

Memorial arch

roller material

GCr12MoV steel

shaft material

45# steel

Work speed

0-25m/min

Transport

By gear

Power of main machine

5.5kw

Type of cutting

Hydraulic

Cutting tolerance

±1mm

Cutter

Gcr12

Cutter quantity

1 set

Working pressure

20MPA

Hydraulic

system

Hydraulic oil

46#

Hydraulic power

3kw

Cutting length

As required

No distorting or wasting. High level safety factor.

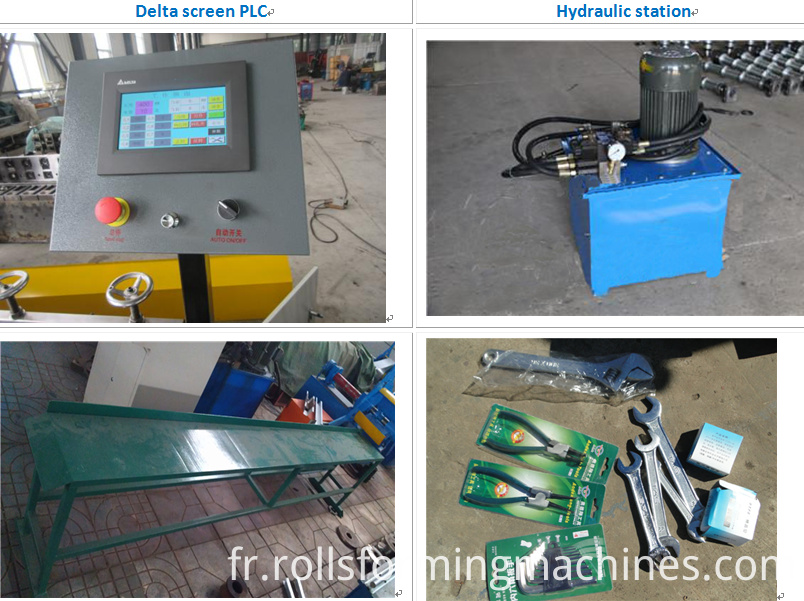

Control Device

control

By PLC

PLC language

English and Chinese (or as required)

Brand

Generally Delta, or as your requirement

Function

Automatic length and quantity measurement

Main body color

As you need

Voltage

380v/50hz/3ph(or as required)

Spare cutting blade

One piece for profile

Fuse

2 pieces

Relay

2 pieces

Travel switch

2 pieces

Solenoid valve

1 pieces

Accessories

conk

2 pcs,

fuse-link

4 pcs

Rubber mat

1 set

Bolt spanner

1 set

Terms of payment

1.Terms of payment: 30%T/T ,Balance to be paid before shipping after inspection.

2.Deliver time: 25 days.

Warranty and Training

1. Warranty: Support the technology all the life. And the machine broken because

  of quality, we can change the broken part for free within one year.



2. Training: If you come to our factory,we can teach you for free.

  If you need technician go foreign, the buyer need pay the cost for

  visa, hotel, ticket, food and others, and buyer need pay the

  technician USD50/day for salary.

  There need one technician. Training time will be one week.



Les photos de l'ensemble 60 27 27 28 photo de la ligne de machine:

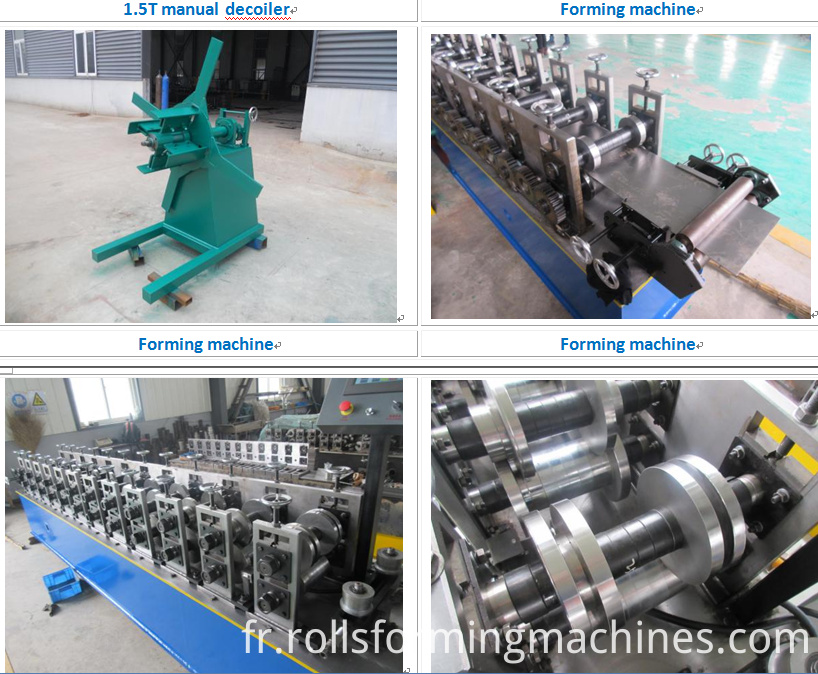

60 27 27 28 combined ceiling machine line pictures of the uncoiler, the feeding and the roll forming line

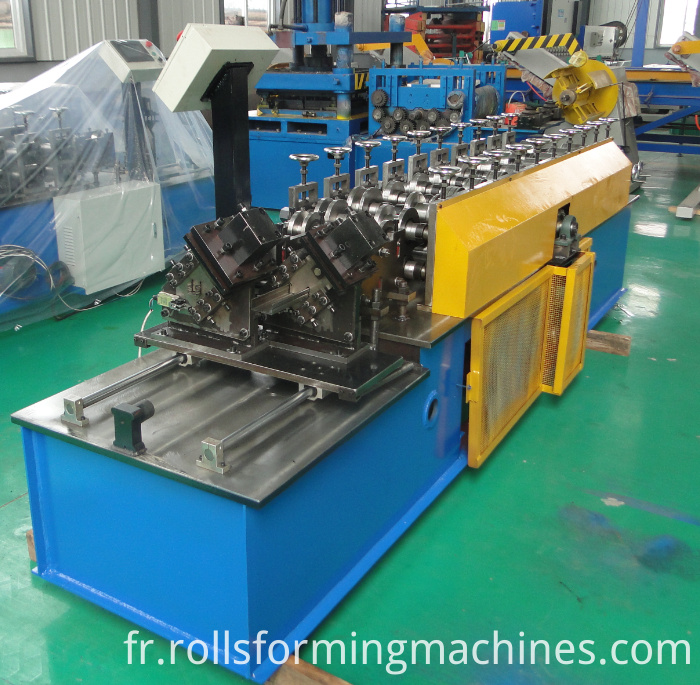

60 27 27 28 combined drywall machine line

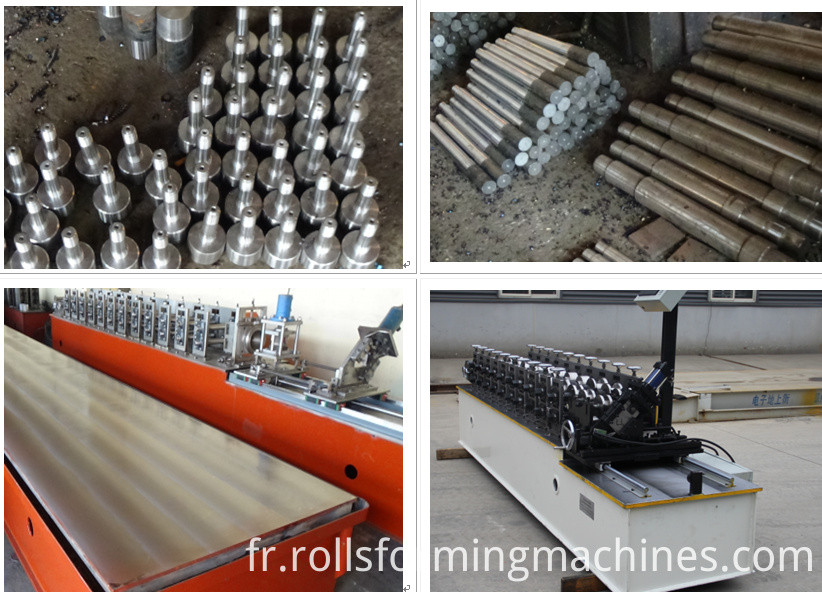

The raw material used in this 60 27 27 28 ceiling stud roll forming machine line

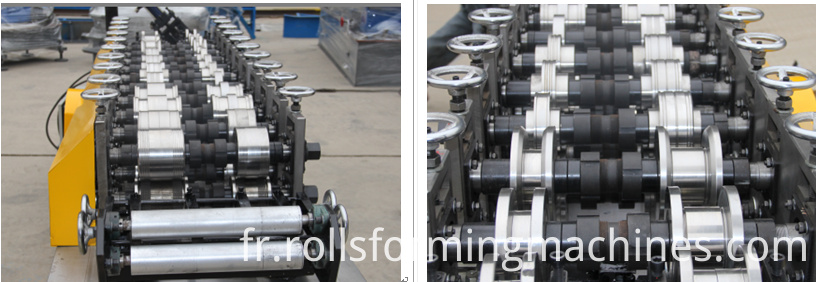

The rollers of the ceiling machine line

Le laminoir à froid de Zhongtuo formant l'usine de machine est un fabricant professionnel dans cette ligne de machine de formation de plafond et de cloison sèche.

Les ingénieurs peuvent concevoir différents types de machine selon vos besoins. Si vous avez besoin de cette machine, n'hésitez pas à me le faire savoir, nous ferons et concevrons la meilleure machine pour vous!


Voici des conseils sur la façon de visiter notre usine:

1 Comment se rendre à notre usine Zhongtuo rouleau de cintrage à froid formant l'usine de la machine?

Notre usine est dans la ville de Cangzhou, qui est près de Pékin, en Chine, à environ une heure de train.

Si c'est votre première visite en Chine, nous aimerions vous chercher à l'aéroport et vous envoyer à l'hôtel. Aussi, nous pouvons vous recommander l'hôtel approprié dans notre ville et réserver pour vous. Donc s'il vous plaît ne vous inquiétez pas pour le transport et l'hôtel.

Veuillez vous référer à la carte ci-dessous

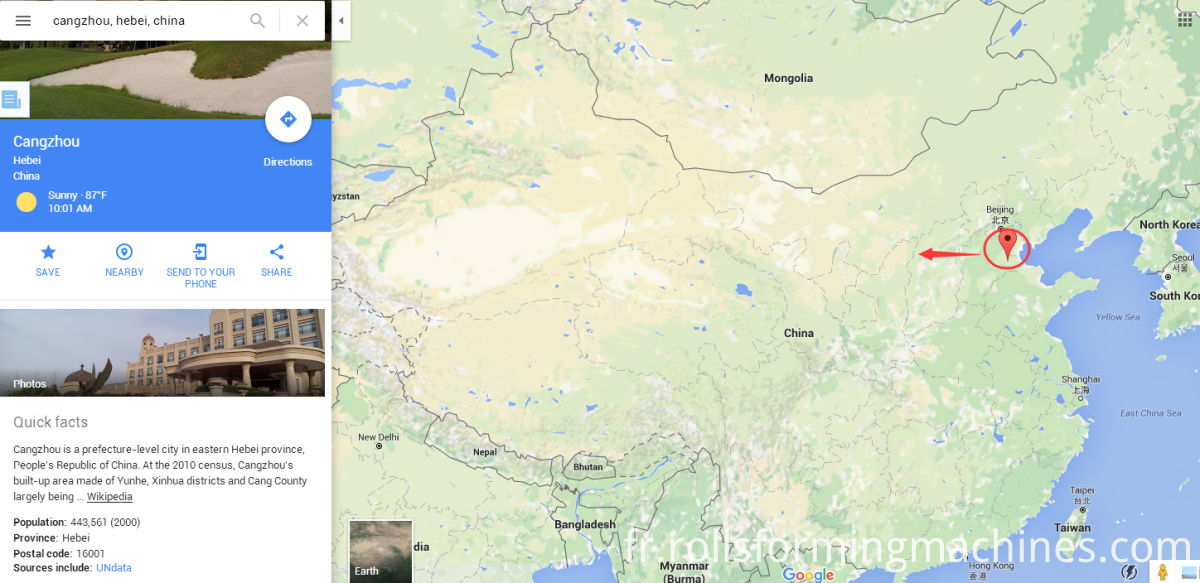

Cangzhou city on Google Map
