Zhongtuo Roll Forming Machinery Co., ltd

Petit pain de feuille de toiture d'ondulation formant la machine
Petit pain de feuille de toiture d'ondulation formant la machine
Petit pain de feuille de toiture d'ondulation formant la machine
Petit pain de feuille de toiture d'ondulation formant la machine
Petit pain de feuille de toiture d'ondulation formant la machine

Petit pain de feuille de toiture d'ondulation formant la machine

Type de paiement: L/C,T/T,D/P,Western Union
Incoterm: FOB,CIF
Quantité de commande minimum: 1 Set/Sets
Délai de livraison: 45 jours

Contacter Maintenant Ajouter au panier

Informations de base

    Modèle: Zt-003-227

    Name: Corrugation Roofing Sheet Roll Forming Machine Met

    Material Of Rollers: 45# Steel, Surface Hard Chromium Plating

    Working Speed: 8-25 M/min

    Total Weight: About 5-7.5 T

    Total Power: 5.5-11 KW

    Roller Fixer: Middle Plate/guide Pillar

    Drive Mode: Chain

    Diameter Of Shafts: Φ70 Mm

    Number Of Rollers: 15 Rollers

    Control System: PLC

Additional Info

    Détails d'emballage: Un 40GP

    productivité: 25m/min

    marque: zhongtuo

    transport: Ocean

    Lieu d'origine: Hebei

    Capacité d'approvisionnement: 30sets/month

    Certificats : CE/ISO9001

Description du produit


Petit pain de feuille de toiture d'ondulation formant la machine

Feuille de toiture en métal faisant la machine


Brève introduction du petit pain de feuille de toiture d'ondulation de Zhongtuo formant la feuille de toiture en métal de machine faisant la machine :

Le petit pain de feuille de toiture d'ondulation de Zhongtuo formant la feuille en métal de toiture de machine faisant la machine a été construit depuis 1996. Le rouleau de feuille de toiture formant la machine est

un du type utilisé dans la zone de tuiles. Pour répondre aux besoins des clients, tous les éléments de la machine seront personnalisés en fonction des exigences du client.

Pour l'instant notre machine pourrait traiter l'épaisseur de matière de 0.2-1.2mm, la vitesse de travail pourrait atteindre 50m / min. Et pour le type de tôle de toiture, il y a

haut niveau et type normal à la fois en monocouche et en double couche.

Voici un exemple de machine pour votre référence:

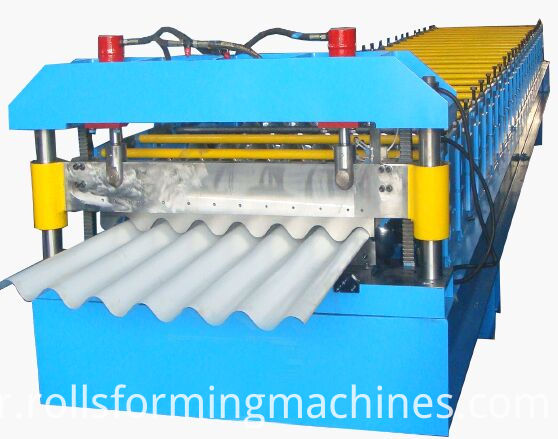

Corrugation Roofing Sheet Roll Forming Machine

Composants du petit pain de feuille de toiture d'ondulation formant la feuille de toiture en métal de machine faisant la machine :

No.

Name

Unit

Qty

1

Manual decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

7

Output table

set

1

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

Within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40GP container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1. Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50/person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)

Spare part

1. Easy damaged parts: conk 2 pcs, fuse-link 4 pcs;

2. Rubber mat 1 pcs;

3. Bolt spanner 1 pcs

Paramètres de production de Petit pain de feuille de toiture d'ondulation formant la feuille de toiture en métal de machine faisant la machine

Matériau de traitement: plaque d'acier colorée, plaque galvanisée ou plaque d'aluminium

Épaisseur matérielle: 0.2 - 1.2mm

Vitesse de formation: 25m / min

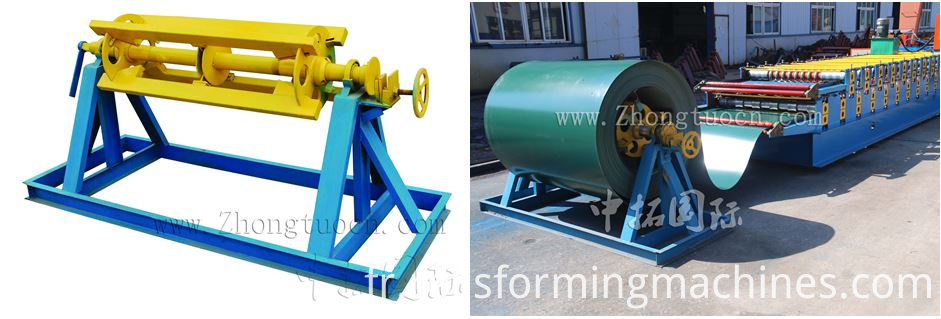

Système de Un-Coiler

Corrugation Roofing Sheet Roll Forming Machine

Utilisation: Il est utilisé pour soutenir la bobine d'acier et la dérouler de manière rotative.

Déroulage passif tiré par un système de profilage

Loading capacity

Uncoiling width

Inner diameter

5T

1200mm

450-550mm

Bobine d'alimentation

Utilisation: Mettez la matière première (plaque d'acier) à travers la plage pour fabriquer et traiter, elle peut garantir que les produits sont soignés, parallèles et tout est uniformité.

Veuillez vous référer à la réglementation de l'équipement pour connaître la fonction de la cornière de repérage.

Dispositif de formation

Corrugation Roofing Sheet Roll Forming Machine

Utilisation: Afin de garder la forme et la précision du produit, adopte la structure soudée de feuille, l'entraînement de réducteur de moteur, la transmission de chaîne, le rouleau a été chromé qui peut

garder la surface de la plaque de moulage lisse et pas facile à marquer quand elle fonctionne

Caractéristique: Assure la stabilité, la précision et la durée de vie.

No.

Main parameter

1

Length of the main part

About8200*1650*1500mm

2

Weight of main part

About3.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

diameter 80mm

11

Number of rollers

15 rollers

Dispositif de coupe

Entraînement hydraulique avancé, poinçonnage automatique et découpage après formage, sans distorsion ni gaspillage, facteur de sécurité de haut niveau.

(inclure des outils de coupe, réservoir hydraulique, machine de coupe)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Compteur

Un compteur jauge la longueur, impulsions, et décide de la longueur. Codeur Omron pour la mesure de longueur.

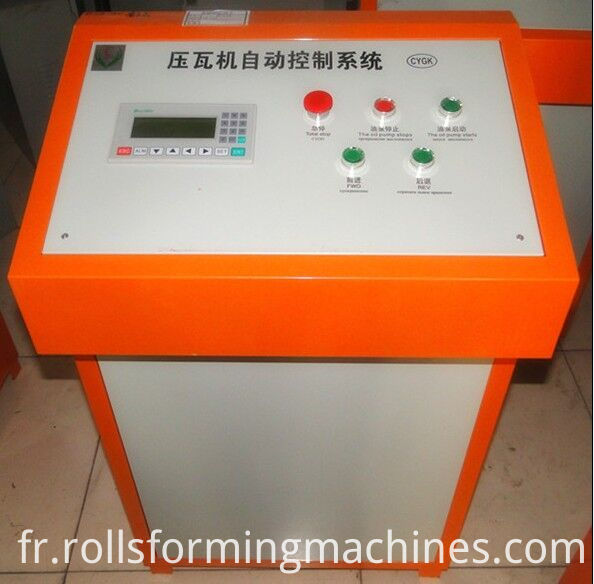

Dispositif de contrôle

Corrugation Roofing Sheet Roll Forming Machine

1. Adopté PLC, transducteur, panneau tactile de Delta Taiwan pour assurer la haute vitesse avec stabilité, précision et durée de vie.

2. L'autre élément électrique sont Delta

3. Équipé de l'interrupteur mobile, de la rupture d'air, du radiateur, du transformateur et du protecteur électrique de fuite pour la convenance et la sécurité d'opération.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan or customiz

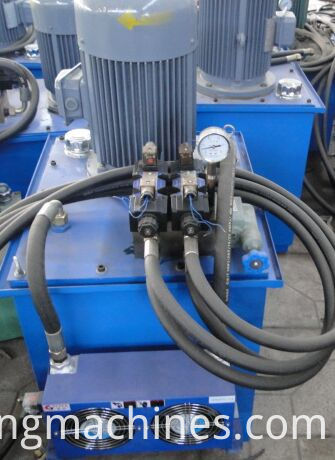

Hydraulique

Corrugation Roofing Sheet Roll Forming Machine

(Inclure un ensemble de réservoir hydraulique, un ensemble de pompe à huile hydraulique, deux tuyaux hydrauliques et deux ensembles de valves d'électromagnétisme)

Orgin

Power

Advanced hydraulic system from Taiwan

5.5kw


Informations sur la société


ZT (Zhongtuo Roll Forming Machinery Co., Ltd) est une société spécialisée dans le domaine des machines de profilage à froid et de traitement des tôles.

Nous développons diverses machines de profilage à froid pour la fabrication de tuiles, la charpente métallique de plafond et la machine de tuyauterie de soudure, qui sont utilisées dans le

domaines suivants comme l'industrie de la construction, l'industrie automobile, l'industrie de l'emballage. L'usine ZT a été construite en 1966 et ses machines ont été vendues dans plus de 50 pays,

alors s'il vous plaît faites-nous confiance. Avec nous, créez votre propre profilage à froid.



D'autres machines

Quelle autre tôle de toiture nous pouvons fabriquer :

1. Rouleau de tuile vitré formant la machine

2. Toit en métal de C olor et feuille de mur

Qu'est-ce qui rend notre machine différente avec les orthers ?

1. Portez plus d'attention aux détails. Pour la rectification plane, la rectification au rouleau, nous voudrions la rendre parfaitement lisse, comme si c'était le cas, la surface du produit fini aura une rigidité.

2. Nous adaptons la machine stricktly selon la base de technologie pas entièrement sur l'exigence de client car l'équipe de technologie a plus de 16 expérience professionnelle. Si certaines idées ne sont pas pratiques, nous le signalerons pour la première fois.

3. Nous présumons que seule la machine de haute qualité peut rendre le client saturé.

Voici quelques connaissances sur la machine de profilage de tôles de toiture :

1. Comment faire de nombreux profils de dessin différents par une machine ?

Normalement parlant, une machine peut produire de nombreux types de profilés de toiture en ajustant simplement l'entretoise du rouleau.

Mais si vous n'avez pas la connaissance de la machine, vous pouvez choisir les machines de profilage à double couche. Par exemple, par machine double couche, vous pouvez soit faire des ondes rondes ou

2. Comment vérifier la qualité de la tôle de toiture?

Lors du travail de la machine, il y aura du produit fini, en vérifiant le bord de la feuille peut vous aider à dire si la machine se balancer ou non en travaillant.

Vérifiez l'épaisseur du cadre de la machine, le diamètre de l'épaisseur, le diamètre du rouleau et d'autres peuvent vous aider à déterminer la qualité de la machine.
