Informations de base

    Modèle: ZT-005-26

    Machine Weight: 15.5 Ton

    Frame: 400# Steel

    Transmission: Chain

    Main Powe: 45kw

    Rolling Station: 20 Stations

Additional Info

    Détails d'emballage: Comme l'exigence du client

    productivité: 10-15m/min

    marque: ZHONGTUO

    transport: Ocean,Land

    Lieu d'origine: Chine

    Capacité d'approvisionnement: 30 sets/month

    Certificats : ET, ISO9001

Description du produit

Petit pain en acier de poutre en double T formant la machine

La machine de formation de rouleaux de poutre en acier W, également connue sous le nom de machine de formation de barrières de sécurité, est couramment utilisée pour la fabrication de barrières de sécurité et de garde-corps en forme de W. Afin d'améliorer la sécurité routière, la barrière de sécurité est conçue pour empêcher les véhicules de quitter la chaussée.

Le rouleau de poutre W formant la machine est principalement composé d'uncoiler, avancez la table principale, la principale formant la machine, le système de poinçon, le dispositif de coupe, la station hydraulique et le système de contrôle d'ordinateur.


Highway Guardrail Forming Machine


Highway Guardrail Forming Machine

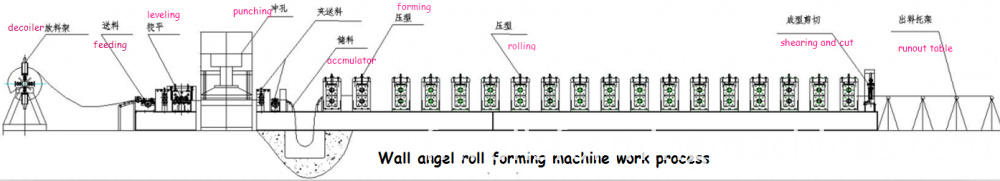

Processus de travail:

Two Wave Highway Guardrail Machine

Des informations détaillées de la machine de formation de rouleau de poutre en acier W:

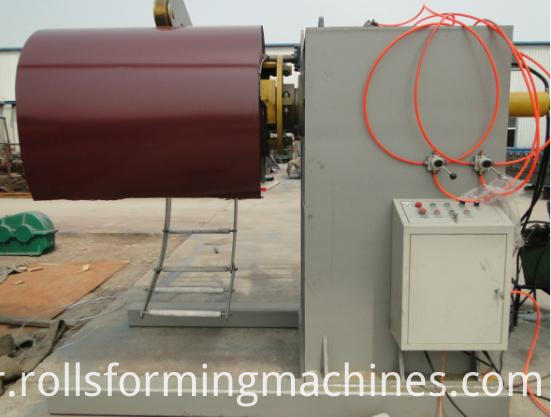

Dévidoir hydraulique

Utilisation: Il est utilisé pour soutenir la bobine d'acier et la dérouler de manière rotative. Déroulement passif tiré par le système de profilage.

1.ID:500-550mm

2. Largeur de bobine: 500mm

3. Capacité de chargement: 5000 kg

4. Puissance hydraulique: 3kw

5.Moteur: 3kw

Highway Guardrail Forming Machine

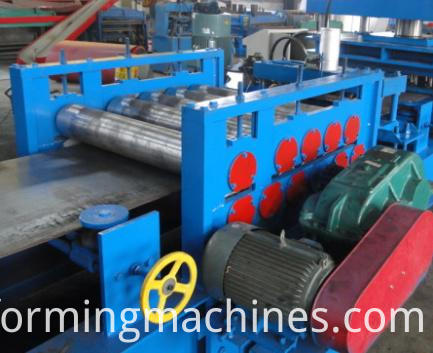

Alimentation et nivellement

1. Matériel de rouleau après trempe

2. Station de 9 rangs pour le nivellement: jusqu'à 4 vers le bas 5

3. Le diamètre de la matière première 95mm, 45 acier après trempe

4. Nourrir une roue latérale GCR15 matières premières, après trempe

Guardrail Forming Machine

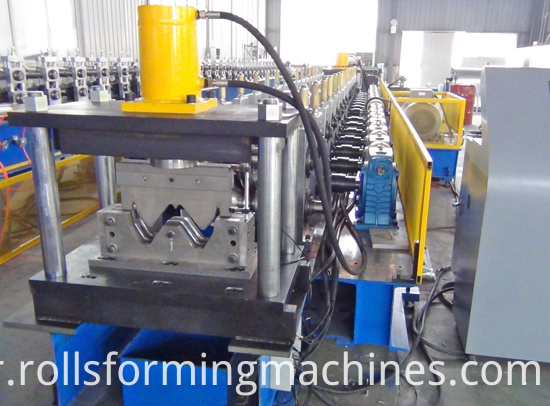

Poinçonnage et cisaillement

Poinçonnage 1.Hydraulic, matière première après trempe Cr12, qui peut être soudé, qui doit boulonner

Matériel 2.Shearing de lame: Cr12 après trempe.

3. Erreur de cisaillement: +/- 1mm

Two Wave Highway Guardrail Forming Machine

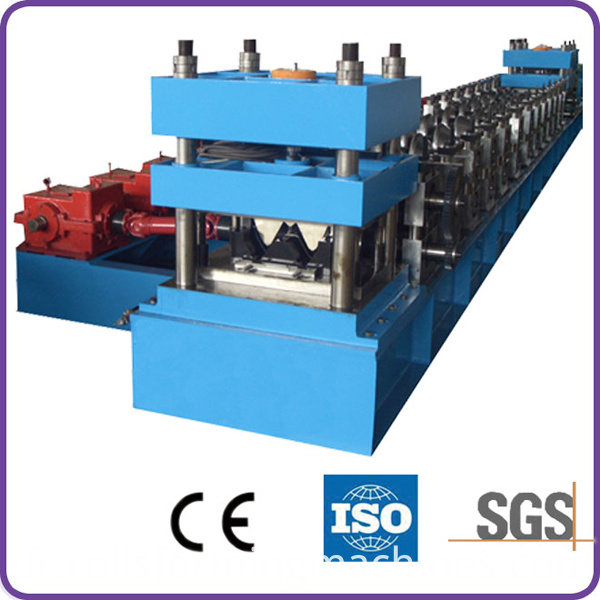

Rouleau formant la machine

Avantage: pour s'assurer longtemps en utilisant, en travaillant de manière régulière et à grande vitesse.

1. Longueur principale: environ 20.5 * 1.2 * 1.5 m

2. Poids de la machine: 15,5 tonnes

3. Tension: choix du client

4. Fixez les types de roues: plaque moyenne

5. Cadre: 400 # acier

6. Transmission: Chaîne

7. Matériel d'axe: 45 acier après le traitement d'ajustement, le diamètre de 100mm, usinage de précision

Matériel 8.Roller: GCR15, après trempe, et après des roues de chrome. Boulon de haute résistance

9. Station de roulage: 20 stations

Puissance 10.Main: 45kw

W Beam Roll Forming Machine

Système de cisaillement


Avantage: pour que les vitesses de travail de la machine soient rapides, précises et stables.

Utilisation: contrôlée par PLC, entraîné par la puissance hydraulique pour cisailler précis et précis.

Matériau de lame de cisaillement: Cr12 après trempe.

Système de cisaillement: système de cisaillement hydraulique automatique, avancé, aucun bord de rebut, haute sécurité.

Erreur de cisaillement: + 2mm

Nous utilisons PLC et encodeur. Ce type est supérieur à la mesure photoélectrique.

Composant: il comprend un ensemble d'outils, une armoire hydraulique et une machine à couteaux.

Steel W Beam Machine

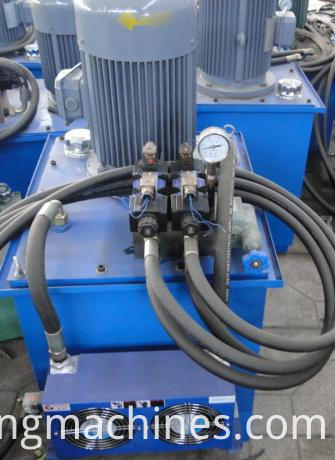

Système hydraulique

1.Power: 18.5kw

2.Hydraulique type d'huile: 46 #

3.Component: le système inclut un ensemble d'un ou deux ensembles de réservoir d'huile hydraulique, de pompe hydraulique, de conduite hydraulique quatre, de deux ensembles d'électrovanne .

Highway Guardrail Forming Machine

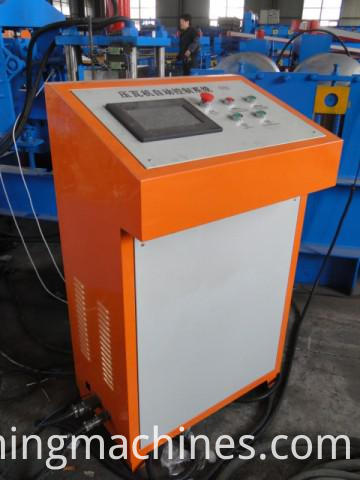

Système électrique

1.Panasonic 1.5.7 pouces écran tactile est la marque Panasonic du Japon, pour assurer la haute vitesse et la stabilité, la précision et la durée de vie.

2.Panasonic PLC, onduleur de Panasonic

3. longueur fixe automatique

4. comptage automatique

Contrôle automatique de la longueur de cisaillement d'arrêt. Équipé de 5 commutateur mobile, fusible, radiateur, transformateur et opération commode et sécurité du protecteur de fuite.

Two Wave Highway Guardrail Machine
