Feuille de métal trapézoïdale formant la machine ZT36-129-889
Feuille de métal trapézoïdale formant la machine ZT36-129-889
Feuille de métal trapézoïdale formant la machine ZT36-129-889
Feuille de métal trapézoïdale formant la machine ZT36-129-889
Feuille de métal trapézoïdale formant la machine ZT36-129-889

Feuille de métal trapézoïdale formant la machine ZT36-129-889

Prix ​​unitaire: USD 12500 - 14500 / Set/Sets
Type de paiement: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
Quantité de commande minimum: 1 Set/Sets
Délai de livraison: 30 jours

Contacter Maintenant Ajouter au panier

Informations de base

    Modèle: ZT36-129-889

Additional Info

    Détails d'emballage: nu

    productivité: 30 sets per month

    marque: Zhongtuo

    transport: Ocean,Land

    Lieu d'origine: Cangzhou

    Capacité d'approvisionnement: 30 sets per month

    Certificats : CE ISO9001

Description du produit

Feuille de métal trapézoïdale formant la machine ZT36-129-889

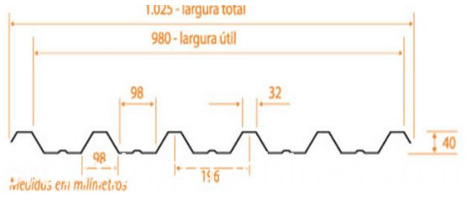

ⅠDrawings profil de tuile de toit:

ZT36-129-889 02


Matériaux:

Matériel utilisé: gavanized et galvalume

Largeur formée: 980mm

Hauteur de la vague: 40mm

Épaisseur matérielle: 0.43mm- 0.65mm

Dureté matérielle: 195 mpa --- 350 mpa

Vitesse de formation: 15m / min



Processus de production

Dérouler → Introduire le matériau dans la machine → Former le rouleau → Mesurer la longueur → Découper automatiquement → Réception des produits

drawings of working flow

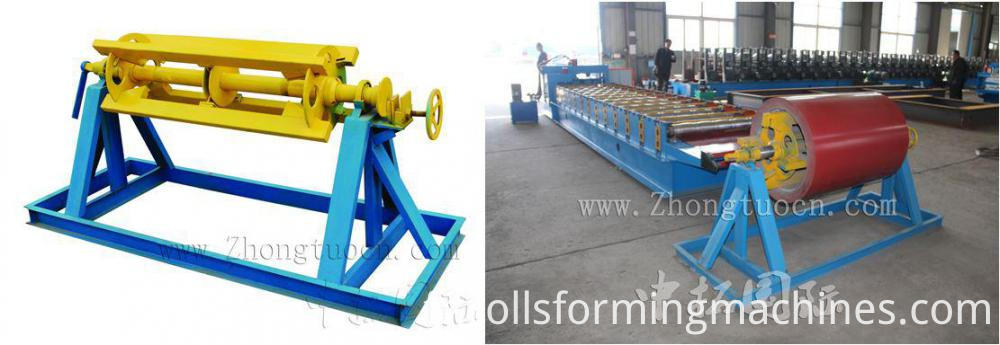

1. Système de Un-coiler

Utilisation: Il est utilisé pour soutenir la bobine d'acier et la dérouler de manière rotative.

Déroulage passif tiré par un système de profilage



Loading capacity

Uncoiling width

Inner diameter

5T

1250mm

450-550mm


ZT36-129-889 03




Spécification principale

1) Diamètre intérieur de bobine: 450-550mm

2) Diamètre maximum de bobine: 1300 -1600 millimètres

3) Largeur maximum de bobine: 1250mm

4) Capacité de charge: 10T

5) Expansion hydraulique

6) Alimentation automatique

7) hydraulique, intérieur serré

8) Puissance hydraulique: 3 kilowatts Puissance d'entraînement : 3kw

9) Taille: 2.7 × 1.3 × 1.8m (L × W × H)

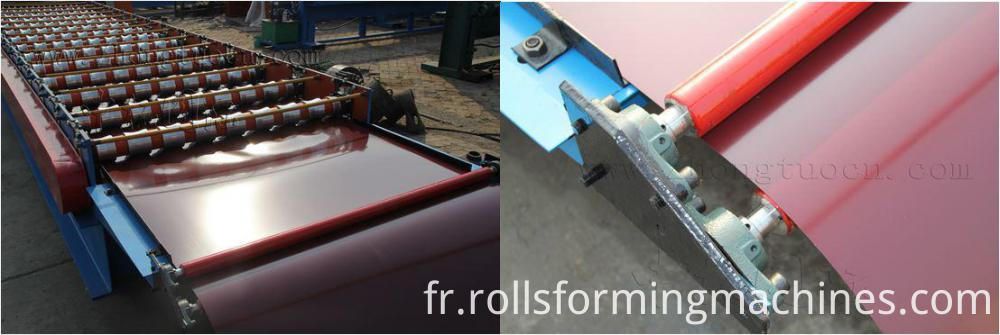

2. Partie d'alimentation de bobine

Utilisation: Mettez la matière première (plaque d'acier) à travers la plage pour fabriquer et traiter, elle peut garantir que les produits sont propres,

parallèle et tout est l'uniformité.S'il vous plaît se référer à la réglementation de l'équipement pour connaître la fonction de repérer l'angle de fer.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 04

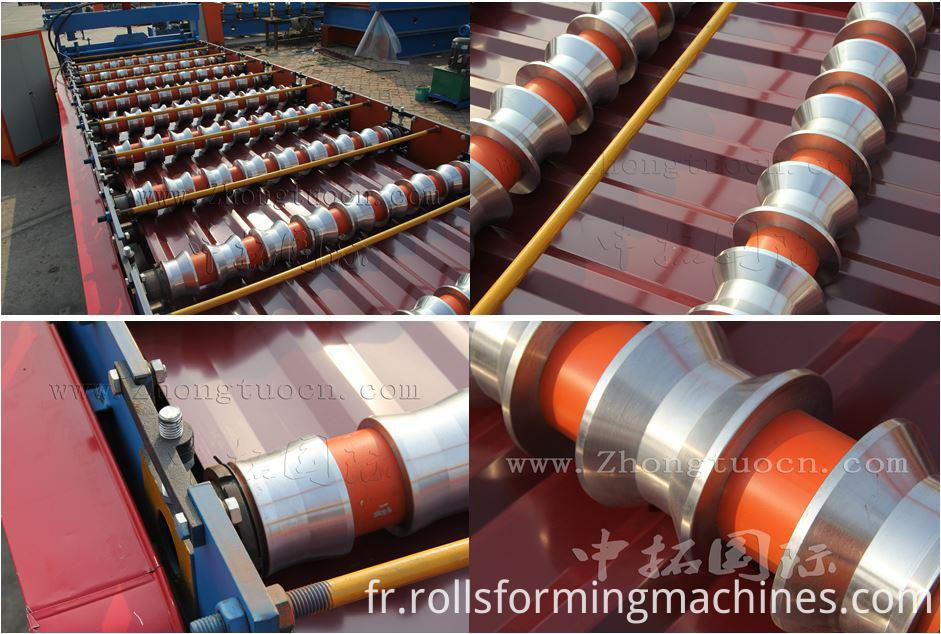

3. Système principal de formation de petit pain

Utilisation: Afin de garder la forme et la précision du produit, adopte la structure soudée de feuille, l'entraînement de réducteur de moteur, la transmission de chaîne,

le rouleau a été chromé ce qui permet de garder la surface de la plaque de moulage lisse et pas facile à marquer quand elle fonctionne

Caractéristique: Assure la stabilité, la précision et la durée de vie.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 05


No.

Main parameter

1

Length of the main part

8500х1650х1500mm

2

Weight of main part

4.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)
4

Roller fixer

Middle plate welded

5 Frame

350 H steel welded

6 Frame thickness

15mm

7

Drive mode

Chain

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ80mm

11

Number of rollers

15 rollers

12

Main power

5.5kw



4. Cutting device

Feature : Ensure stability, precision and cutting speed

Function : Automatic cutting controlled by PLC

It adopts the hydraulic drive and automatic location to decide the dimension and cut the target products.

Material of blades: Cr12 quenched

Power supply : hydraulic power

Components: It contains one set of blade, one hydraulic tank and one cutter machine.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 06



5. Contre

Un compteur jauge la longueur, impulsions, et décide de la longueur. Codeur Omron pour la mesure de longueur.

Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 07




6. Produits recevant des tables .

1) Il adopte l'acier soudé et le rouleau soutenu pour transmettre les produits.

2) 3 * 0,9 * 0,6 m

ZT36-129-889 04

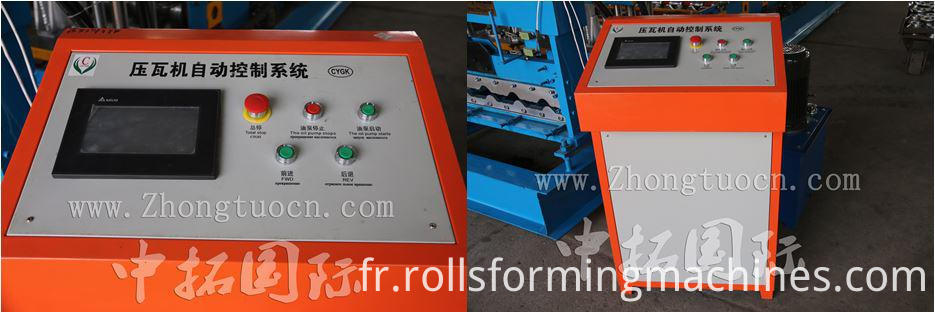

7. Dispositif de contrôle

1) Adopté PLC, transducteur, panneau tactile de Delta Taiwan pour assurer la haute vitesse avec

stabilité, précision et durée de vie.

2) L'autre élément électrique est Delta

3) Équipé de l'interrupteur mobile, de la rupture d'air, du radiateur, du transformateur et du protecteur de fuite électrique pour la convenance et la sûreté d'opération.


Screen
PLC
Text screen displayer
Taida DVP14ES from Taiwan

Trapezoid Roofing Panel Roll Forming Mahcine 06

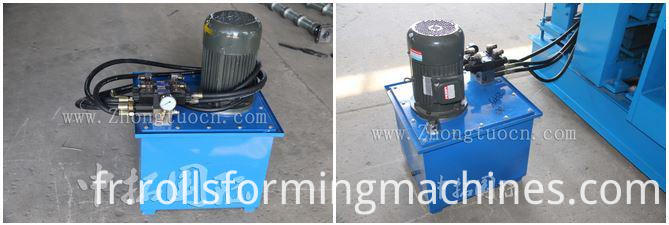

8. Hydraulique

(inclure un ensemble de réservoir hydraulique, un ensemble de pompe à huile hydraulique, deux tuyaux hydrauliques et deux ensembles de valves d'électromagnétisme)

Origin

Power

Advanced hydraulic system from Taiwan

3kw

10

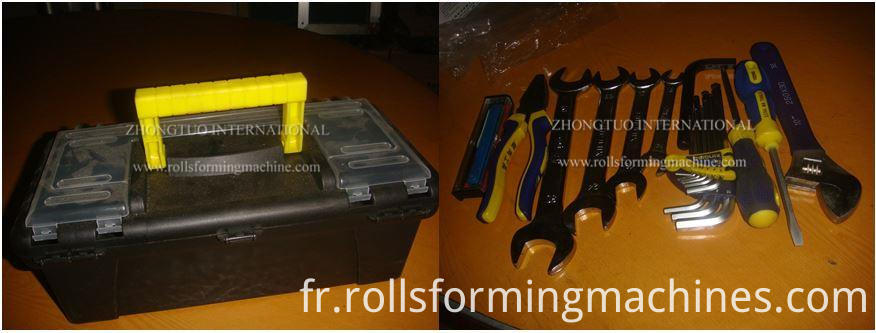

Pièces de rechange (gratuitement)

1. Pièces endommagées faciles: conk 2 pcs, fusible-lien 4 pcs;

2. tapis en caoutchouc 1 pcs;

3. Clé à boulon 1 pcs



Trapezoidal metal sheet forming machine ZT25-200-1000 ZT25-200-1000 03


Ⅴ Remarques

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40HQ container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1.Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50 / person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)
