840 petit pain de tuile de toit formant la machine

    Prix ​​unitaire: USD 10500 - 9200 / Set/Sets
    Type de paiement: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Quantité de commande minimum: 1 Set/Sets
    Délai de livraison: 30 jours
Informations de base

Modèle: ZT-004-070

Additional Info

Détails d'emballage: paquet nu

productivité: 30 sets per month

marque: zhongtuo

transport: Ocean,Land

Lieu d'origine: Cangzhou

Capacité d'approvisionnement: 30sets/month

Certificats : CE ISO9001

Description du produit

Petit pain de tuile de toit de 840 formant la machine


No.

Item Name

Loading Time

Packing

Qty.

Price/USD

FOB Tianjin

1

840 Roof Tile

Roll Forming Machine

30 working Days

20` Container

1 Set


9200 USD


Equipment and Qty.

Manual decoiler

1 set

Main roll forming machine

1 set

Electric controlling panel

1 set

Hydraulic station

1 set

Post cut

1 set

Product receiving table

1 set

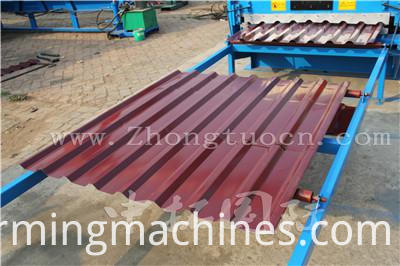

840 Roof Tile Machine

Principales caractéristiques de chaque partie:

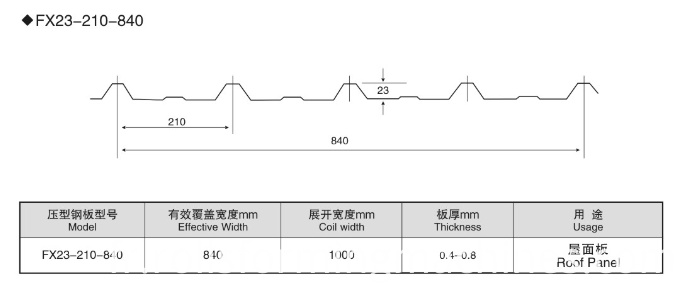

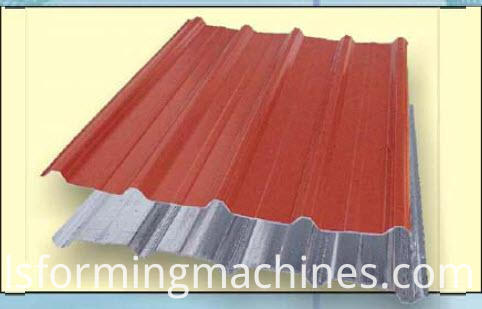

Dessin de carrelage:

840


tile

Paramètres de production

Matériel de traitement: GI et aluminium

Épaisseur du matériau: 0,3- 0,8 mm

Largeur de la bobine: 1000 mm

Vitesse de formation: 8-12 m / min



Flux de travail:

flow of the c z channel roll forming machine

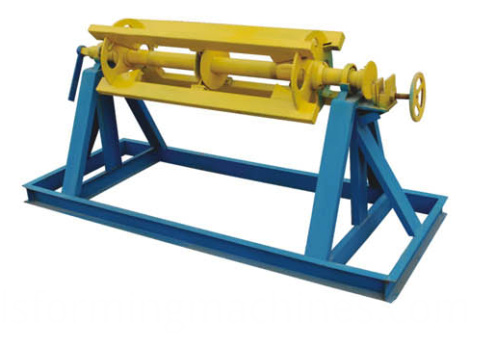

Système Uncoiler

manual decoiler


Utilisation: Il est utilisé pour soutenir la bobine d'acier et la dérouler de manière rotative.

Capacité de chargement: 5 T

Déroulement largeur: 1000 mm

Diamètre intérieur: 450-550 mm.

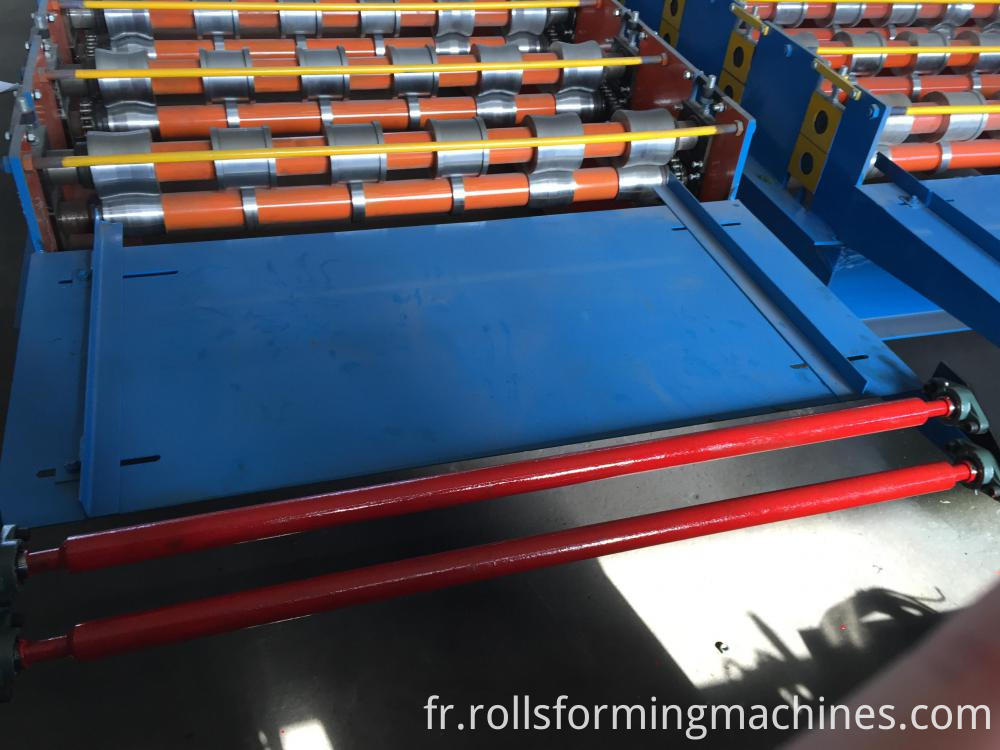

Plage d'entrée


entry beach


Utilisation: Mettez la matière première (plaque d'acier) à travers la plage pour fabriquer et traiter, elle peut garantir que les produits sont propres,

parallèle et tout est l'uniformité. Veuillez vous référer à la réglementation de l'équipement pour connaître la fonction de la cornière de repérage.

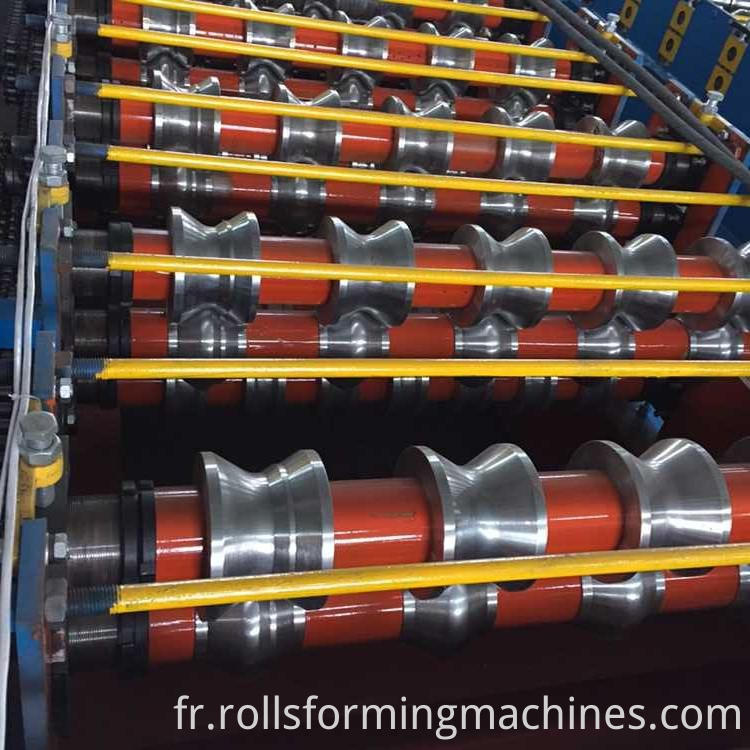

Système principal de formation de petit pain

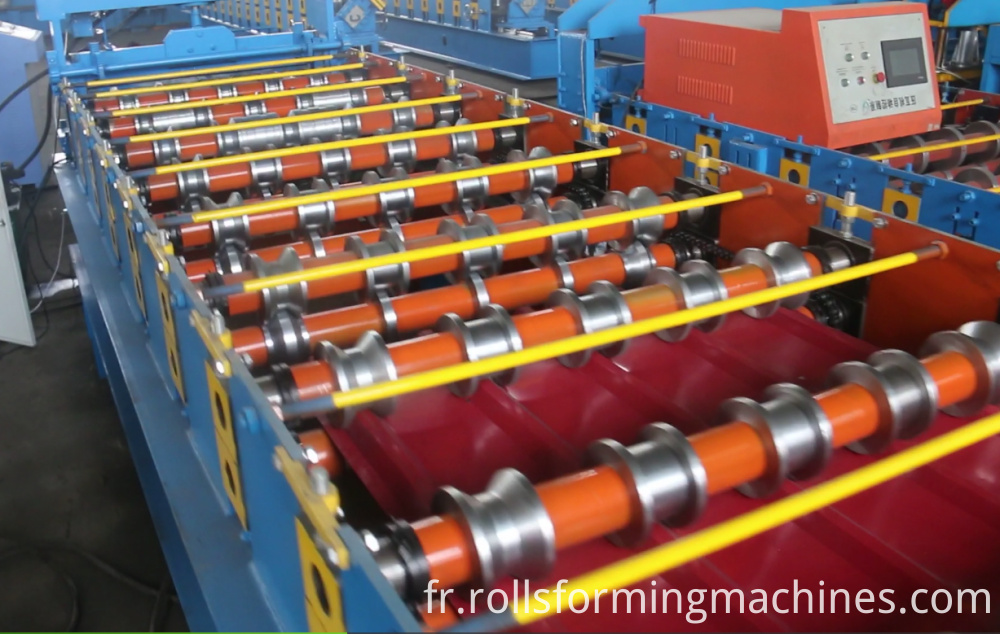

main roll forming machine


main roll forming


Taille de la partie principale: à propos de

7500 х 1450 х 1500

Poids de la partie principale: 3. 5 tonnes

Tension: 380 V / 50 HZ 3 Phase ou comme votre requis

Rouleau fixateur: plaque du milieu

Cadre: 350 mm H poutre en acier soudé

Mode de conduite: cas du différentiel

Matériau des rouleaux: acier 45 #, surface chromée dure.

Matériau des arbres: 45 # acier

Diamètre des arbres: φ 70 mm

Nombre de rouleaux: 13 rouleaux

Puissance principale: 3 kw

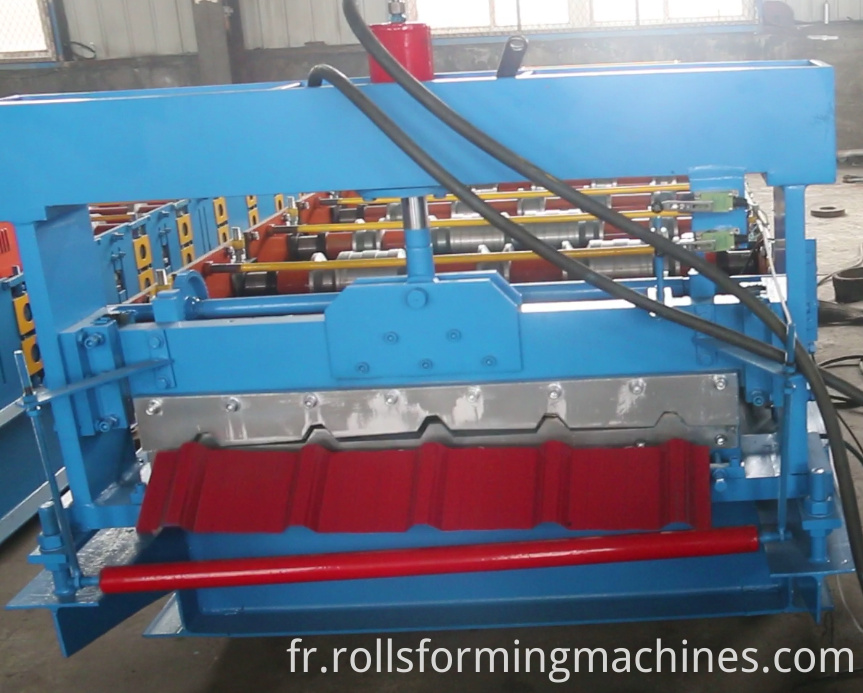

Mécanisme de cisaillement

cutter of 840 Roof Tile Machine



Caractéristique: Assure la stabilité, la précision et la vitesse de coupe

Fonction: Coupe automatique contrôlée par PLC

Il adopte la commande hydraulique et l'emplacement automatique pour décider de la dimension et couper les produits cibles.

Matériau des lames: Cr12 trempé

Alimentation: puissance hydraulique

Composants: Il contient un ensemble de lame, un réservoir hydraulique et une machine de coupe.

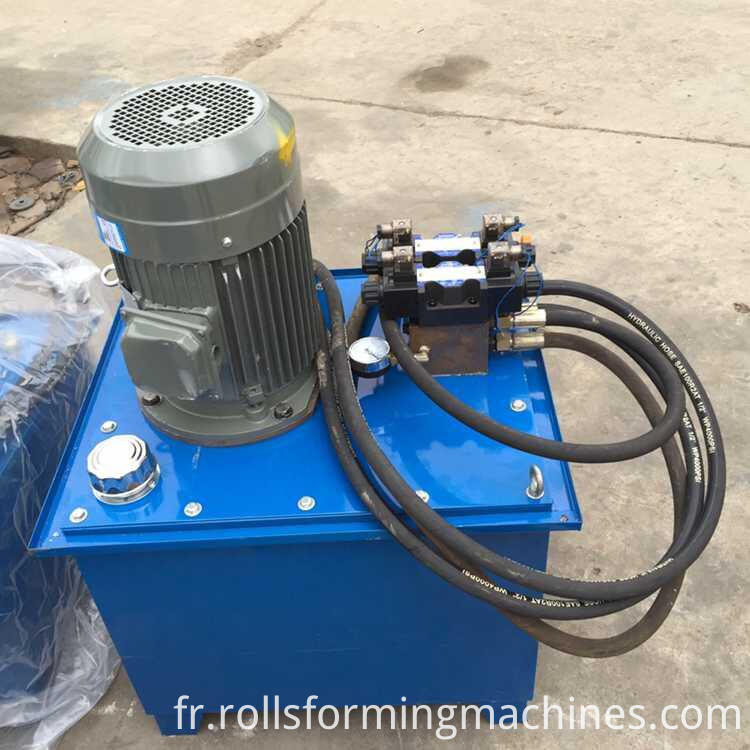

Station hydraulique

hydraulic station



Il est contrôlé par une pompe à engrenages. Après avoir rempli l'huile hydraulique dans le réservoir d'huile hydraulique, la pompe entraîne la machine de coupe pour commencer le travail de coupe

Puissance: 3 kw

Huile hydraulique: 46 #

Composants: Le système comprend un ensemble de réservoir hydraulique, un ensemble de pompe à huile hydraulique, 2 tuyaux hydrauliques. Et 1 ensembles de vannes d'électromagnétisme.

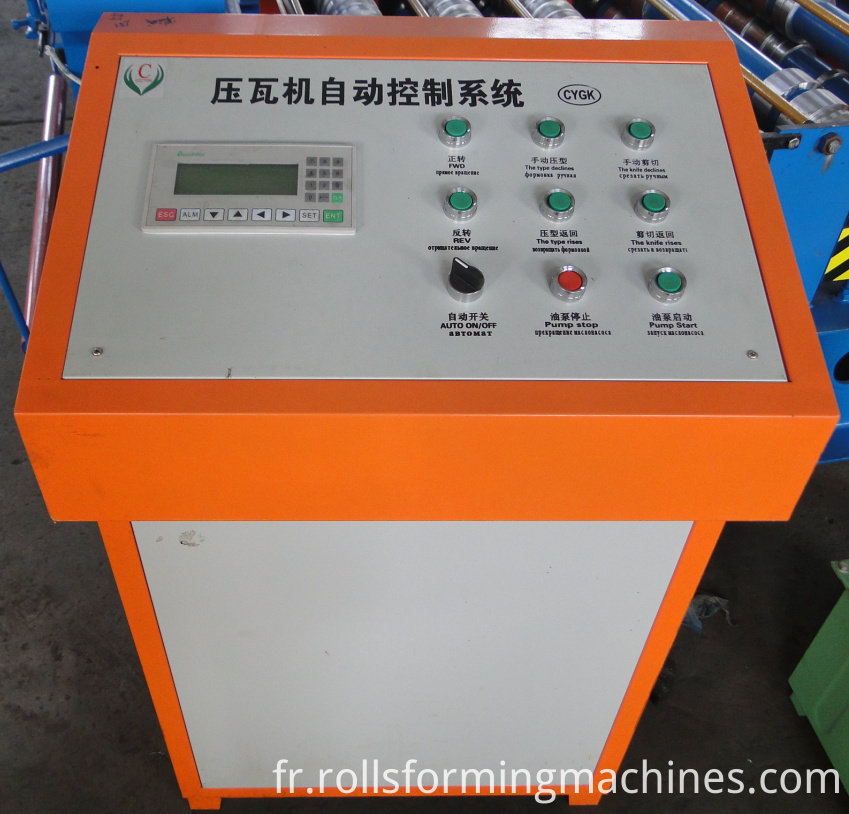

Système de contrôle électrique

electric controlling system



Fonctionnalité:

PLC 1.Adopted, convertisseur de fréquence, Delta de Taiwan pour assurer la grande vitesse avec la stabilité, la précision et la durée de vie.

Si vous avez besoin, nous pouvons le changer d'autre marque ou petit type d'ordinateur pour toucher l'écran.


Compteur

counter 3


Un compteur jauge la longueur, impulsions, et décide de la longueur.

Codeur Omron pour la mesure de longueur.

Produits recevant des tables

output table 3



1. Il adopte l'acier soudé et le rouleau soutenu pour transmettre les produits.

2. 3 m / ensemble avec 2 ensembles

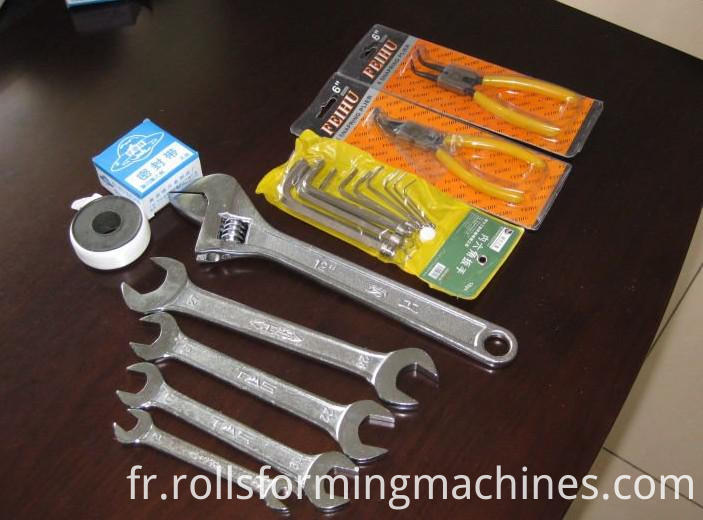

Accessoires

accessories 3



1.Easy pièces endommagées: conk 2 pcs, fusible-lien 4 pcs

2. tapis en caoutchouc 1 pcs;

Clé 3.Bolt 1 pcs

Modalités de paiement

Paiement: 30% T / T à l'avance et équilibre 70% après confirmation d'inspection avant expédition.

Livraison: dans les 45 jours ouvrables après réception du dépôt.

garantie

1. Deux ans de garantie, et nous fournirons le support technique pour toute la vie.

2. Formation: l'acheteur devrait charger du visa, billet de retour, nourriture et logement outre-mer et USD50 / personne / jour pour le salaire, un technicien nécessaire.

4. Temps de formation: une semaine (contient le temps de l'installation et de l'ajustement)
