Petit pain de tuile de toit en acier et en métal formant la machine à vendre
Petit pain de tuile de toit en acier et en métal formant la machine à vendre
Petit pain de tuile de toit en acier et en métal formant la machine à vendre
Petit pain de tuile de toit en acier et en métal formant la machine à vendre
Petit pain de tuile de toit en acier et en métal formant la machine à vendre

Petit pain de tuile de toit en acier et en métal formant la machine à vendre

Prix ​​unitaire: USD 7800 - 9800 / Set/Sets
Type de paiement: L/C,T/T,D/P,Paypal,Money Gram,Western Union,D/A
Incoterm: FOB,CFR,CIF,FCA,CPT,CIP
Quantité de commande minimum: 1 Set/Sets
Délai de livraison: 30 jours

Contacter Maintenant Ajouter au panier

Informations de base

    Modèle: ZT-004-106

    Number Of Rollers: 16 Rollers

    Diameter Of Shafts: Φ85mm

    Material Of Shafts: 45# Steel

    Material Of Rollers: 45# Steel, Surface Hard Chromium Plating

    Drive Mode: Chain 1.25 Inches

    Frame Thickness: 16 To 18mm

    Voltage: 380V/50HZ3Phase

    Weight Of Main Part: About 5.5 T

    Length Of The Main Part: About8500х1650х1500mm

    Hydraulic Converter: Schneider

Additional Info

    Détails d'emballage: paquet nu

    productivité: 30 sets per month

    marque: zhongtuo

    transport: Ocean,Land

    Lieu d'origine: Chine hebei

    Capacité d'approvisionnement: 30 sets per month

    Certificats : ce,iso9001

Description du produit

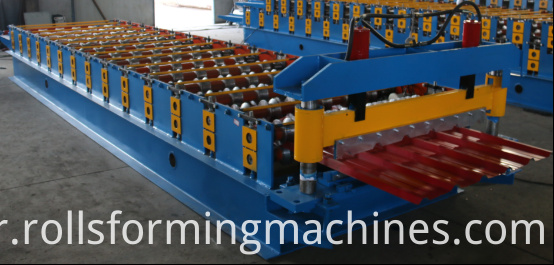

Petit pain de tuile de toit en acier et en métal formant la machine à vendre

Profil de dessin du client:

Steel & Metal Roof Tile Roll Forming Machine for Sale

Epaisseur du matériau: 0.2 à 0.8mm

Matériau de traitement: plaque en acier coloré, plaque galvanisée ou plaque en aluminium

Vitesse de travail: 18 à 20 mètres par minute

Steel & Metal Roof Tile Roll Forming Machine for Sale


Processus de production

Dérouler le matériau d'alimentation dans la machine Formage de rouleaux Longueur de mesure → Formage par étapes → Découpe automatique Réception des produits

Composants de la ligne de production

No.

Name

Unit

Qty

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut two pillar type

set

1

6

Electric motor China famous brand Mengniu

set

1

7

Output table

set

1

FOB Tianjin:7800 USD

Payment terms

30% T/T in advance and balance 70% after inspection confirmation before shipment.

Delivery

Within 45 working days after receipt of deposit.

Packing

Nude packing with 1*40GP container

Warranty

One year, and we will provide the technical support for the whole life.

Installation

1. Training: the buyer should charge of visa, return ticket, food and accommodation overseas and USD50/person/day for salary.

2. Need one technician

3. Training time: one week (contains the time of installation and adjustment)

Spare part

1. Easy damaged parts: conk 2 pcs, fuse-link 4 pcs;

2. Rubber mat 1 pcs;

3. Bolt spanner 1 pcs

4. One counter

5. One cutting blade

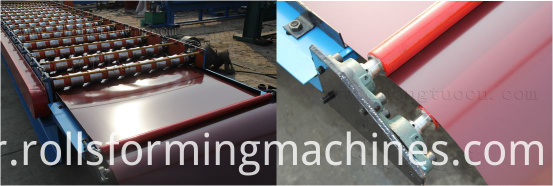

Partie d'alimentation de la bobine

Utilisation: Mettez la matière première (plaque d'acier) à travers la plage pour la fabrication et le traitement, cela garantit que les produits sont nets, parallèles et que tout est uniforme. Veuillez vous reporter au règlement sur l'équipement pour connaître la fonction de localisation de la cornière.

Steel & Metal Roof Tile Roll Forming Machine for Sale

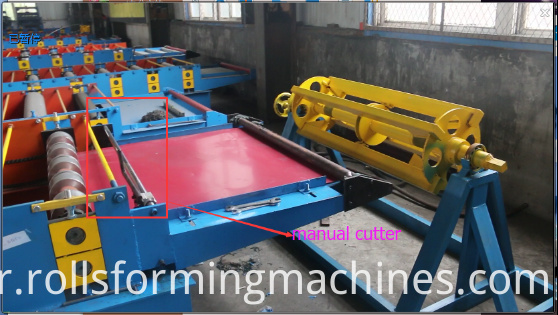

Lame de coupe manuelle:

Metal Roof Tile Roll Forming Machine

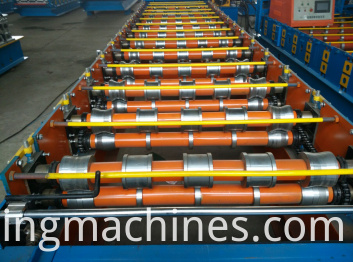

Dispositif de formation

Utilisation: Afin de conserver la forme et la précision du produit, adopte une structure en tôle soudée, un entraînement réducteur de moteur, une transmission par chaîne, le rouleau est chromé, ce qui permet de maintenir la surface de la plaque de moulage lisse et difficile à marquer quand il fonctionne

Caractéristique: assurer la stabilité, la précision et la durée de vie.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16 to 18mm

7

Drive mode

Chain 1.25

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ85mm

11

Number of rollers

16 rollers

14

Main power

7.5kw

Détail images:

Steel & Metal Roof Tile Roll Forming Machine for SaleSteel & Metal Roof Tile Roll Forming Machine for Sale

A propos du châssis de la machine:

Steel & Metal Roof Tile Roll Forming Machine for Sale

Remarque: sur cette base, rendez la partie jaune plus épaisse que celle-ci.

Steel & Metal Roof Tile Roll Forming Machine for Sale

Diamètre de la chaîne: 113

Dents: 14

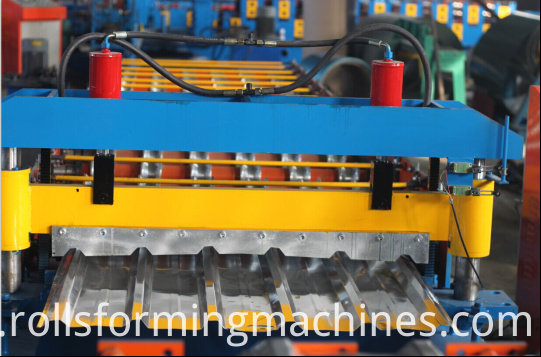

Dispositif de coupe

Entraînement hydraulique avancé, poinçonnage et découpage automatiques après formage, absence de déformation ou de gaspillage, facteur de sécurité élevé (inclut les outils de coupe, le réservoir hydraulique et la machine de découpe)

Blade Material

Cutting system

Cr12 quenched

Full automatic

Steel & Metal Roof Tile Roll Forming Machine for Sale

Note: deux cylindres hydrauliques

Compteur

Un compteur mesure la longueur, les impulsions et décide de la longueur. Omron encoder pour la mesure de longueur

Produits de réception

1. Il adopte un rouleau en acier soudé et soutenu pour transmettre les produits.

2. 3 * 0.9 * 0.6m

Dispositif de contrôle

1. PLC adopté, transducteur, écran tactile de Delta Taiwan pour assurer une vitesse élevée avec stabilité, précision et durée de vie.

2. Autre élément électrique de marque Delta

3. Équipé d'un interrupteur mobile, d'une coupure d'air, d'un radiateur, d'un transformateur et d'un protecteur de fuite électrique pour la commodité de fonctionnement et la sécurité.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Hydraulique

(Incluez deux ensembles de réservoir hydraulique, un ensemble de pompe à huile hydraulique, quatre conduites hydrauliques. Et deux ensembles de vannes électromagnétiques)

Origin

Power

Advanced hydraulic system from Taiwan

4.5kw
