Zhongtuo Roll Forming Machinery Co., ltd

Panneau de mur de 1025 formant la machine, nouvelle machine de laminage de tôle
Panneau de mur de 1025 formant la machine, nouvelle machine de laminage de tôle
Panneau de mur de 1025 formant la machine, nouvelle machine de laminage de tôle
Panneau de mur de 1025 formant la machine, nouvelle machine de laminage de tôle
Panneau de mur de 1025 formant la machine, nouvelle machine de laminage de tôle

Panneau de mur de 1025 formant la machine, nouvelle machine de laminage de tôle

Prix ​​unitaire: USD 24500 - 9800 / Set/Sets
Type de paiement: T/T,L/C,D/A,D/P,Western Union
Incoterm: FOB
Quantité de commande minimum: 1 Set/Sets
Délai de livraison: 30 jours

Contacter Maintenant Ajouter au panier

Informations de base

    Modèle: ZT-004-112

Additional Info

    Détails d'emballage: nu

    productivité: 30 sets per month

    marque: zhongtuo

    transport: Ocean,Land

    Lieu d'origine: Cangzhou

    Capacité d'approvisionnement: 30 sets per month

    Certificats : CE, ISO, SGS

Description du produit

Panneau de mur de 1025 formant la machine, nouvelle machine de laminage de tôle

1025 panneau de mur formant la machine utilisent la bobine avec du zinc sur sa surface, donc aussi appelé nouvelle machine de laminage de tôle. Il est principalement utilisé comme panneau de toiture.

Le coût de nouveaux effets de laminoir de tôle d'acier par la vitesse, le profil de dessin, l'épaisseur. nombre de rouleaux, type de cadre, matériau des arbres et quelque chose d'autre.

1025mm est une largeur efficace très populaire. Épaisseur peut être 0.3-0.8mm, largeur peut être 914.940.1000, 1200, 1220, 1250.Si la bonne qualité, principalement peut se manifester dans les tailles précises, aucune rayure, bosselure ou dommages à la feuille, vitesse plus rapide et plus automatique.


Composants de la machine de formation de panneau de mur de 1025, nouvelle machine de laminage de tôle

No.

Name

Unit

Qty

1

Hydraulic decoiler

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut two pillar type

set

1

6

Electric motor China famous brand Mengniu

set

1

7

Output table

set

1

Conditions de paiement 30% T / T à l'avance et équilibre 70% après confirmation d'inspection avant expédition.

Livraison Dans les 45 jours ouvrables après réception du dépôt.

Emballage Nude emballage avec 1 * 20GP conteneur 3sets

Garantie Un an, et nous fournirons le support technique pour toute la vie.

Installation 1. Formation: l'acheteur devrait facturer le visa, le billet de retour, la nourriture et l'hébergement à l'étranger et 50 USD / personne / jour pour le salaire.

2. Besoin d'un technicien

3. Temps de formation: une semaine (contient le temps d'installation et d'ajustement)

Pièce détachée 1. Pièces facilement endommagées: conk 2 pcs, fusible-lien 4 pcs;

2. tapis en caoutchouc 1 pcs;

3. Clé à boulon 1 pcs

4. Un compteur

5. Une lame de coupe

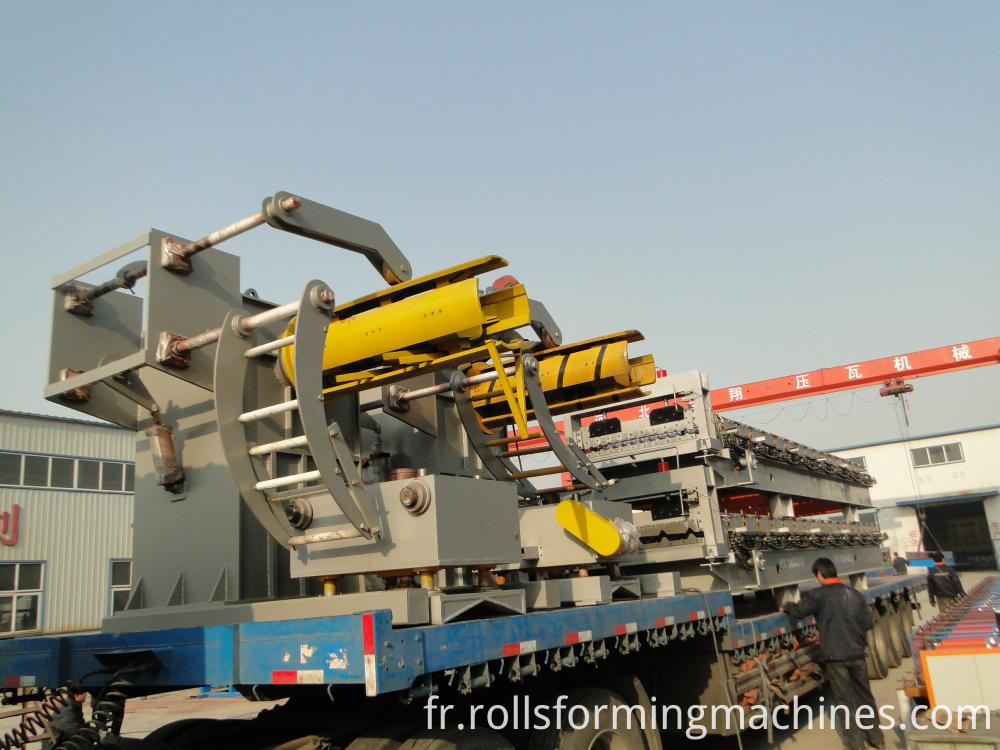

Decoiler hydraulique de panneau de mur de 1025 formant la machine:

1025 wall panel forming machine1025 wall panel forming machine

Bobine d'alimentation

Utilisation: Mettre la matière première (plaque d'acier) à travers la plage pour fabriquer et traiter, elle peut garantir que les produits sont propres, parallèles et tout est uniformité.

Veuillez vous reporter à la réglementation de l'équipement pour connaître la fonction de la chicane de localisation.

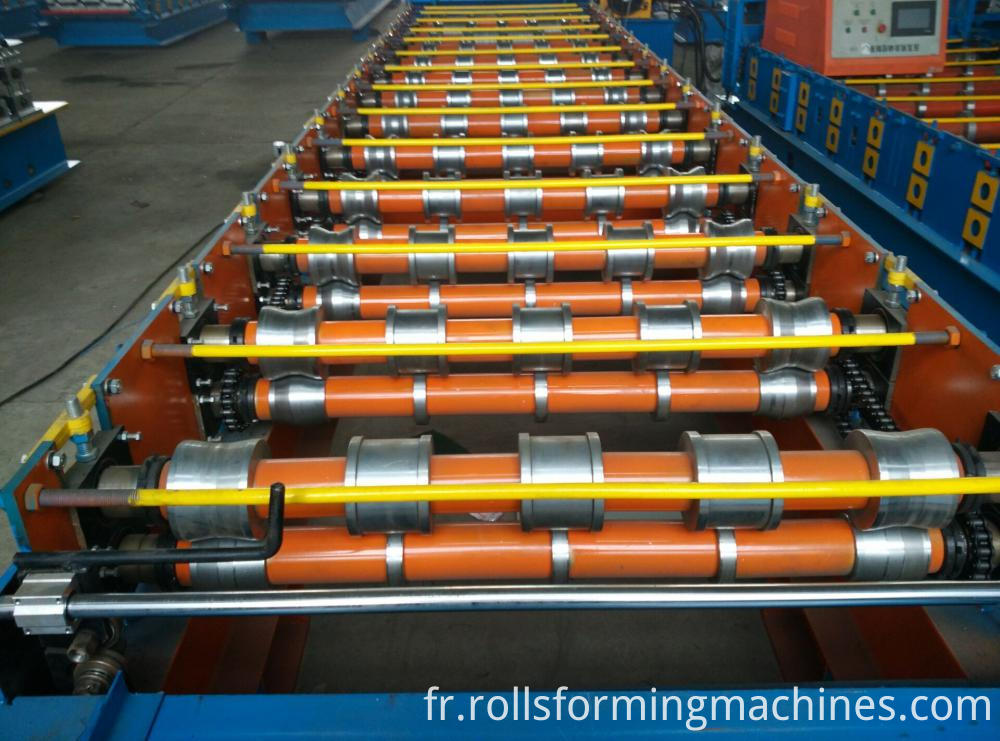

Panneau de mur de 1025 formant la machine

Formant la machine de nouveau laminoir de tôle

Utilisation: Afin de garder la forme et la précision du produit, adopte la structure soudée de feuille, l'entraînement de réducteur de moteur, la transmission de chaîne, le rouleau a été chromé qui peut maintenir la surface de plat de moulage lisse et pas facile à marquer quand elle fonctionne

Caractéristique: Assure la stabilité, la précision et la durée de vie.

No.

Main parameter

1

Length of the main part

About8500х1650х1500mm

2

Weight of main part

About 5.5 t

3

Voltage

380V/50HZ3Phase (as customer`s request)

4

Roller fixer

Middle plate welded

5

Frame

350 H steel welded

6

Frame thickness

16 to 18mm

7

Drive mode

Chain 1.25

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ85mm

11

Number of rollers

16 rollers

14

Main power

7.5kw


Détail des images:

Machine de tôle trapézoïdaleMachine de tôle trapézoïdale

À propos du châssis de la machine:

1025 wall panel forming machine

Note: Sur cette base, faites la partie jaune plus épaisse que celle-ci.

1025 wall panel forming machine

Diamètre de la chaîne: 113

Dents: 14.


Dispositif de coupe

Entraînement hydraulique avancé, poinçonnage automatique et coupe après le formage, sans distorsion ni gaspillage, facteur de sécurité de haut niveau (y compris les outils de coupe, le réservoir hydraulique et la machine de coupe)

Blade Material

Cutting system

Cr12 quenched

Full automatic

1025 wall panel forming machine

Remarque: deux vérins hydrauliques

Compteur

Un compteur jauge la longueur, impulsions, et décide de la longueur. Codeur Omron pour la mesure de longueur

Produits recevant des tables

1. Il adopte l'acier soudé et le rouleau soutenu pour transmettre les produits.

2. 3 * 0.9 * 0.6 m

Dispositif de contrôle

1. Adopté PLC, transducteur, panneau tactile de Delta Taiwan pour assurer la haute vitesse avec stabilité, précision et durée de vie.

2. Autre élément électrique Delta

3. Équipé de l'interrupteur mobile, de la rupture d'air, du radiateur, du transformateur et du protecteur électrique de fuite pour la convenance et la sécurité d'opération.

Screen

PLC

Text screen displayer

Taida DVP14ES from Taiwan

Hydraulique

(Inclure deux ensemble de réservoir hydraulique, un ensemble de pompe à huile hydraulique, quatre tuyaux hydrauliques et deux ensembles de valves d'électromagnétisme)

Origin

Power

Advanced hydraulic system from Taiwan

4.5kw
