Entièrement automatique coupe à la longueur de la machine

    Prix ​​unitaire: USD 150000 - 80000 / Bag/Bags
    Type de paiement: L/C,T/T,D/P,Western Union,D/A
    Incoterm: FOB
    Quantité de commande minimum: 1 Bag/Bags
    Délai de livraison: 60 jours
Additional Info

Détails d'emballage: emballage nue

productivité: 60m/min

marque: Zhongtuo

transport: Ocean,Land

Lieu d'origine: La Chine

Capacité d'approvisionnement: 30 sets/month

Certificats : CE, ISO, SGS

Description du produit

COUPER à la longueur de la ligne CTL Machine pour (0,8 ~ 3.5) × 400 mm

Entièrement automatique coupe à la longueur de la machine a pu traiter l’épaisseur de 0,8 à 3,5 mm sans n’importe quelle interface de personne.
1. paramètres techniques :
Bobine d’épaisseur : 0,8 ~ 3.5 mm
Largeur de la bobine : 100 ~ 400mm
Matière de bobines : Q195, Q235A, Q345, bobines d’acier S355, HR ou CR, résistance à la traction jusqu'à 590 N/mm2.
Bobine ID:φ500-610 mm
OD de bobine : ≤φ1400mm
Poids de la bobine : ≤3T
Rouleau de mise à niveau : φ100mm
Matériel de nivellement des rouleaux : 40Cr, dureté de surface : HRC55-58 °
Vitesse de ligne : 40m/min, longueur de mesure par encodeur, arrêter shear.10-12pcs/min longueur 2m
Tolérance : +/-0.5mm/m de longueur, +/-1mm en longueur de diagonale, +/-1.5mm/m2 en nivelant la planéité.


2. débit technique :

Rouleau de chargement bobine dérouleur de mandrin car→single avec bobine-tête guide→pinch feeder→transmission table→ côté guide→ niveleur →encode longueur-fixing→shear →stacker

3. description de chaque équipement :
3.1.Coil-Loading voiture
1) structure : Quatre roues, carrosserie de la voiture faite par soudage
2) le véhicule en marche est conduit par : 1.5KW cycloïde moteur roue
3) mouvement haut-bas voiture par vérin hydraulique Φ100 × 500 mm
4) Vitesse de marche : 8 m/min, distance maxi 4000 mm.
5) charge maxi : 3000kgs.
Cut to length

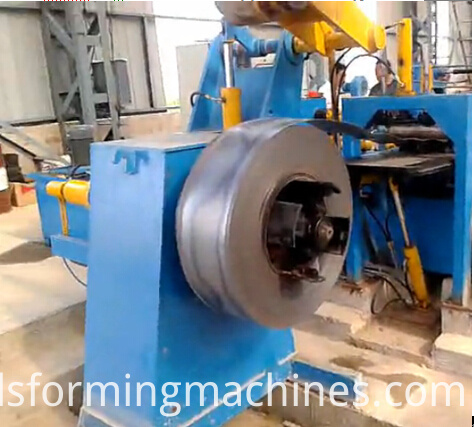

3.2.Single mandrin dérouleuse avec tête de bobine Guide
Structure du dérouleur : soudure assemblage base, cantilever unique mandrin hydraulique développé par bielle.
Déroulage de tambour : Φ508 × 450mm, gamme expansion : Φ500 ~ Φ610mm.
Vérin hydraulique pour l’expansion : Φ100 × 100mm
Style de frein : le frein pneumatique de régulation de la pression
Largeur maxi de bobine : 400mm
Bobine OD max : 1400mm
Poids de bobine max : 3, 000kgs.
Guide de bobine-tête est installé sur le dérouleur
La presse vers le bas du bras de tête de bobine par cylindre hydraulique Φ75 x 300mm

Roue de traction pour tête de bobine ouverture : Φ150 x 150mm, moteur de 2.2kw moteur cycloïde.

CTL


3.3 pincée-alimentation hydraulique avec plaque de pelletage

Pinch-nourricier : Composé de base, support, siège du rouleau, double rouleaux alimentation pincée, la levée & mécanisme de pression vers le bas pour rouleau, moteur d’entraînement.
Le déplacement de haut-bas du rouleau supérieur presse : par Φ70 x cylindre hydraulique de 150mm, deux PC.
Le moteur d’entraînement : les cycloïdes moteur 4KW. Pelletage de plaque : soudure assemblage avec plaques d’acier, deux plaques en forme de langue (un gros à déplacer de haut en bas, petit un pour augmenter et contracter)
Vérin hydraulique pour le mouvement haut-bas grosse langue : Φ80 × 400mm
Vérin hydraulique pour petite langue expansion Φ63 × 400 mm -

3.4.transmission Table de rouleau

Longueur mm Dimensions : 2000 x 500 mm de largeur
Composé de 4pcs Φ100 x 600 rouleaux, plaques d’acier, chaînes.

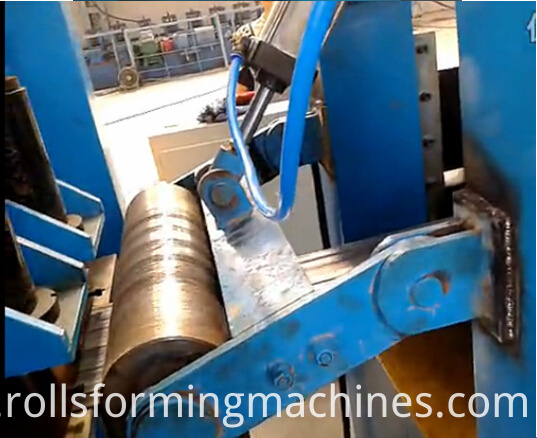

Guide de côté 3,5
Structure : rouleaux verticaux pour restreindre la position progresse de bande dans l’axe central.
Les rouleaux verticaux : deux paires, Φ80 × 110mm, 40Cr, trempe haute fréquence
Pour ajuster des rouleaux verticaux par vis avec plage de réglage : 100-400mm
Side guide
3.6.Leveling machine
1) composé de levier, le lecteur du levier et encodeur pour fixer la longueur.
2) disque se compose de base, réducteur de vitesse ZQ500, 37KW moteur à courant continu, variateur Eurotherm 590 DC, coupleurs, freins et boîte de vitesses.
3) planeuse est composé de base, le cadre, sièges des galets et rouleaux, faisceau, bloc essieu coulissant, 15 rouleaux de mise à niveau (7 sur 8 rouleaux), rouleaux de sauvegarde une ligne pour respectivement haut et bas levelign dispositif de presse déroulant rouleaux par des moteurs électriques (réducteur de vitesse de 2.2kw cycloïdes) mécanisme de haut-bas vers le haut rouleau d’alimentation.
4) rouleaux de nivellement : Φ100 × 500 mm, 40Cr, HRC55-56, surface chrome dur revêtement
Rouleaux de sauvegarde : Φ100 × 150, 8 + 9pcs, 45 #steel, HB220-240
5) encodeur : LM02-610C-1200F/min(Japan Rep)
CTL 3
Codage des vérins pneumatiques à piston : 100 mm x 120mm
Codage longueur-fixation rouleau : 40Cr, HRC52-54

Circumference:400mmx0.01(127.324)


3.7.Hydraulic cisaillement

Composé de cadre, rail de guidage, glissant porte-couteau, mécanisme de coupure du circuit hydraulique.
Vérin hydraulique pour le cisaillement : Φ160 x 200mm, un seul pc
3.8.Stacker
Constitué de grille de la table et mécanisme de marche, etc..
Moteur d’entraînement : les cycloïdes moteur 3KW.
Système 3.9.Hydraulic
Constitué par la station hydraulique, plaque porte-soupape, diverses vannes, flexible haute pression, tube rigide, joints, etc..
Pression : 12Mpa
Puissance : 4.5KW
Volume du réservoir d’huile : 450L
Système de contrôle électrique 3.10
Un ensemble de système de contrôle électrique comprend une armoire de commande et un panneau de commande
Installation puissance totale : sujet 60KW
