Feuille de toiture faisant la machine avec la couche simple

    Prix ​​unitaire: USD 14500 - 28500 / Set/Sets
    Type de paiement: T/T,L/C,D/A,D/P,Western Union
    Incoterm: FOB
    Quantité de commande minimum: 1 Set/Sets
    Délai de livraison: 30 jours
Informations de base

Modèle: ZT-004-060

Additional Info

Détails d'emballage: emballage de stander

productivité: 30 sets per month

marque: zhongtuo

transport: Ocean,Land

Lieu d'origine: Cangzhou

Capacité d'approvisionnement: 30sets/month

Certificats : CE ISO9001

Description du produit


Feuille de toiture faisant la machine avec la couche simple


Machine Description

Qty

Delivery time

Container Type

Price

FOB Tianjin

FX28-202-1010 Tile Forming Machine

1 SET

40 working days

after receiving deposit

One 40 GP

32000 USD








Profil des dessins:

Good Configuration High Quality Single Layer Trapezoid Roll Forming Machine


P roduction processus

Déroulage → Chargement du matériau dans la machine → Formation du rouleau → Longueur de mesure → Pas formé → Coupe automatique

→ Produits recevant

flow of the c z channel roll forming machine



Composants de la ligne de production

No.

Name

Unit

Qty

1

Hydraulic decoiler for 5 tons

set

1

2

Main forming machine

set

1

3

PLC control system

set

1

4

Hydraulic pump station

set

1

5

Post cut

set

1

6

Electric motor

set

1

7

Output table

set

1


Production paramètres

Matériau de traitement: plaque d'acier colorée, plaque galvanisée ou plaque d'aluminium

Épaisseur du matériau: 0,25-0,60 mm

Dureté matérielle: 245 mpa --- 350 mpa

Largeur du matériau: 1220 mm

Largeur formée: 1010 mm

Longueur d'onde: 202 mm

Hauteur de la vague: 28 mm

Vitesse de formation: 15 m / min

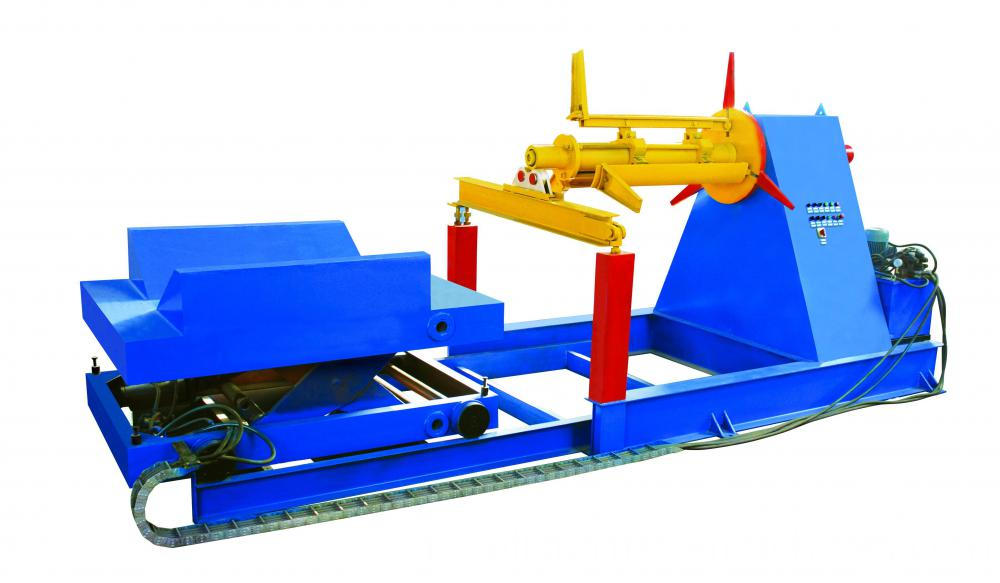

Système de Un-Coiler

Utilisation: Expansion hydraulique et étant serré vers l'intérieur pendant l'alimentation.

Alimentation automatique entraîné par un moteur électrique

Trapezoid Roofing Panel Roll Forming Mahcine 01


Main parameter

Coil inner diameter

450-550 mm

Max coil out diameter

1300 -1600 mm

Max coil width

1250 mm

Carrying capacity

5 Tons

Hydraulic power

3 kw

Drive power

3 kw

Size

2.7*1.3*1.8 m(L*W*H)


Bobine d'alimentation

Usage: Mettez la matière première (plaque d'acier) à travers la plage pour fabriquer et traiter, il peut garantir que le

les produits sont soignés, parallèles et tout est uniformité.S'il vous plaît se référer à la réglementation de l'équipement pour connaître le

fonction de localiser l'angle de fer.

trapezoid sheet 02


Dispositif de formation

Utilisation: Afin de garder la forme et la précision du produit, adopte la structure soudée de feuille, l'entraînement de réducteur de moteur, la transmission de chaîne, le rouleau a été passé au bichromate qui peut garder la surface de bâti lisse et pas facile à marquer

quand ça marche

Caractéristique: Assure la stabilité, la précision et la durée de vie.

No.

Main parameter

1

Length of the main part

8500 * 1450 * 1450 mm

2

Weight of main part

5.5 t

3

Voltage

380 V/ 50 HZ 3 Phase (as customer`s request)

4

Roller fixer

Pillar type

5

Frame

Guide pillar and the thickness is 50 mm

6

Frame thickness

25 mm

7

Drive mode

Gear

8

Material of rollers

45# steel, surface hard chromium plating.

9

Material of shafts

45# steel

10

Diameter of shafts

Φ 80 mm Solid shafts

11

Number of rollers

15 rollers

14

Main power

5.5 kw

15

AC motors

Either ABB or Siemens


Dispositif de coupe

Un entraînement hydraulique avancé, poinçonnage automatique et coupe après la formation, non déformer ou gaspiller, sécurité de haut niveau

facteur. (inclure des outils de coupe, réservoir hydraulique, coupeur machine)


Blade Material

Cutting system

Cr12 quenched

Full automatic


Compteur

Un compteur jauge la longueur, impulsions, et décide de la longueur. Omron encodeur pour la longueur la mesure



Produits recevant des tables

1. Il adopte l'acier soudé et le rouleau soutenu pour transmettre les produits.

2. 3 m * 2 (normalement pour le cylindre d'air, nous fournissons une marque chinoise célèbre, mais si vous voulez le Festo ou le SMC, nous pouvons également fournir, mais le prix changera)


Images principales sur la feuille de toiture faisant la machine avec la couche simple

Roofing Sheet Making Machine with Single Layer
